D671X-16Q 对夹式气动蝶阀：特点与应用

特点

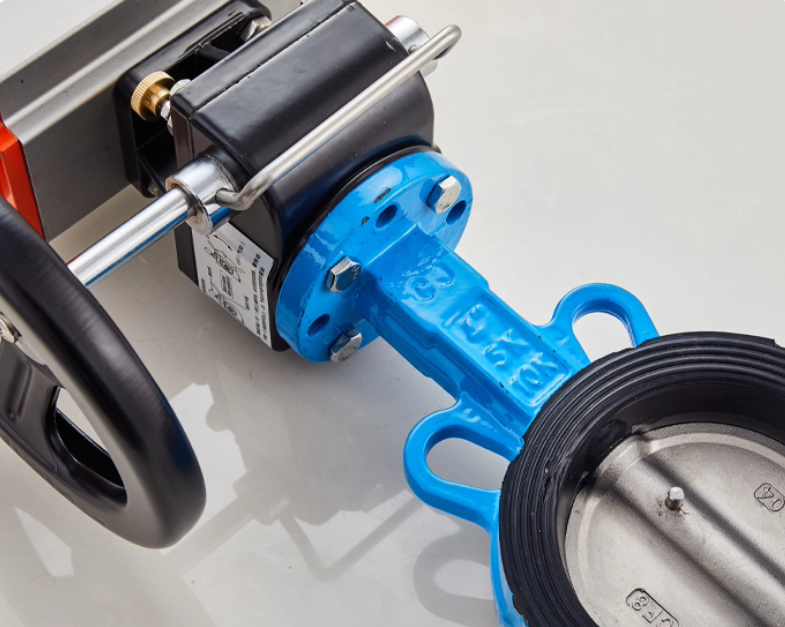

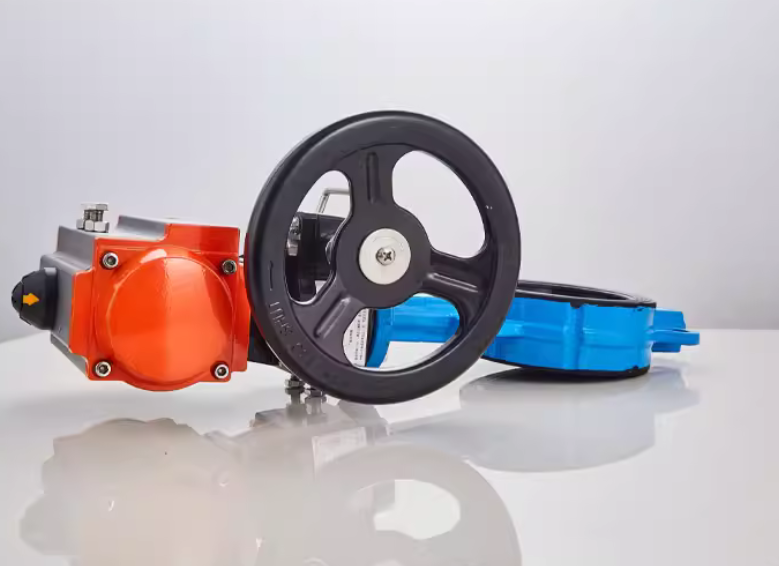

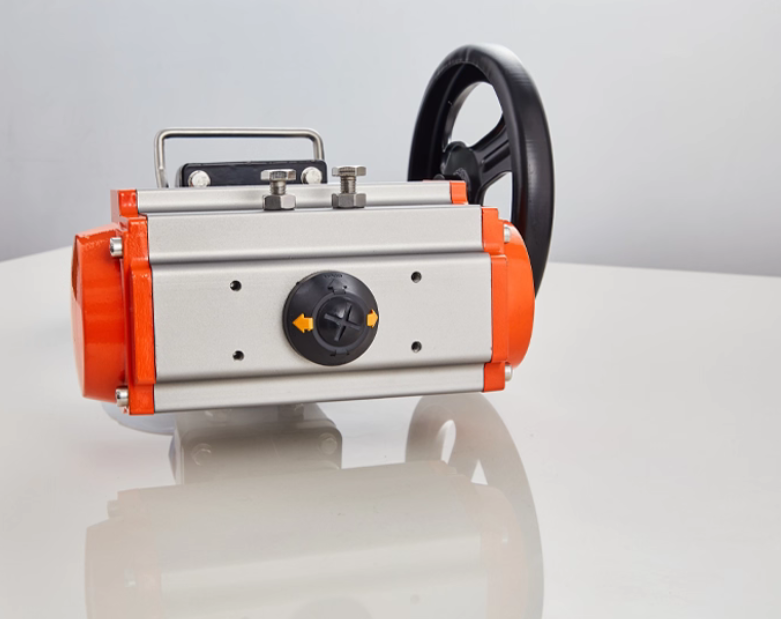

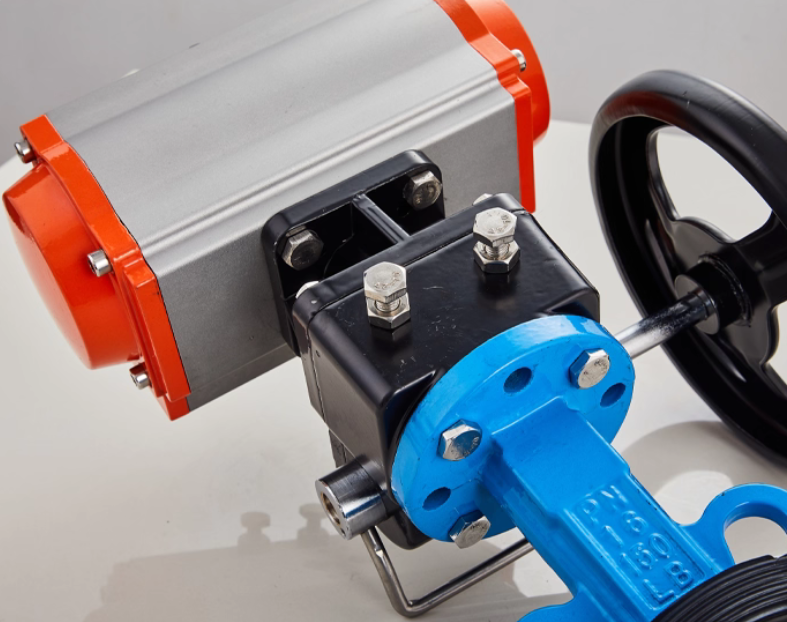

• 结构与操作：结构简洁、紧凑，重量轻，便于安装和维护。采用对夹式连接，可节省空间。气动驱动，操作扭矩小，90°回转即可完成启闭，动作迅速，且可实现远程控制。部分型号还带有手动操作机构，在气源故障或检修时可手动操作阀门。
• 密封性能：阀座采用橡胶密封材料，如EPDM、NBR等，密封可靠，能达到双向密封零泄漏。蝶板外圆采用球面造型，进一步提高了密封性能，且密封件可更换，便于维护。
• 材质与适用介质：阀体材质一般为球墨铸铁，也可选用碳钢、不锈钢等，阀板材质有球墨铸铁、不锈钢等多种选择，可适应不同的介质。适用于水、空气、天然气、油等多种介质，部分阀座密封材质还能适应弱酸碱介质。
• 流量特性：流量特性趋于直线，调节性能好，既可作切断介质用，又可作调节介质的流量用。
• 工作参数：公称压力为PN1.6MPa，公称通径范围一般为DN40-DN500mm，工作温度根据密封材料不同有所差异，如EPDM密封≤80℃，NBR密封≤68℃。

应用范围

• 水务系统：在自来水厂中，可用于泵站出口的流量控制；在污水处理厂中，可用于曝气池管路的调节，其能耐受污水中的弱酸碱介质。
• 暖通空调（HVAC）系统：适用于冷热水循环系统，可调节流量，手动模式可应对季节性维护或气源故障等情况。
• 消防管路：可作为消防水泵进出口阀门，确保在紧急情况下能手动强制启闭，保障消防安全。
• 食品医药行业：采用EPDM食品级橡胶阀座的产品，可用于卫生级管道，手动操作可避免自动化系统误动作，符合食品医药行业的卫生要求。
• 工业气动系统：可用于压缩空气管网，手动模式用于局部调试或气动执行器维护，实现对压缩空气流量的控制。
